THE METER

MANUALE D'USO SERIE CUBE

AVVISO

Il presente manuale descrive la versione completa di THE METER CUBE.

Attualmente l’applicazione è ancora in fase di completamento e alcune funzionalità descritte in questo documento potrebbero non essere ancora disponibili o risultare differenti nella versione dell’app in uso.

Di conseguenza, alcune schermate, procedure e descrizioni riportate nel manuale potrebbero temporaneamente non corrispondere al comportamento effettivo dell’applicazione. Le funzionalità mancanti saranno rese disponibili tramite i prossimi aggiornamenti.

Contenuto del manuale

Questo manuale ti accompagnerà nella scoperta e nell’utilizzo della serie CUBE3e, progettata per effettuare misurazioni degli ambienti.

Al suo interno troverai informazioni su:

  • I componenti hardware del dispositivo
  • Le app THE METER CUBE e THE METER DOCTOR
  • Le modalità operative: automatica, manuale e distanziometro
  • La gestione ed esportazione di scansioni e progetti
  • La procedura di calibrazione del CUBE

Seguendo le indicazioni di questo manuale riuscirai ad ottenere risultati sempre affidabili e a mantenere il tuo dispositivo in condizioni ottimali.

Consultando l’indice, oppure utilizzando la barra di ricerca, potrai trovare rapidamente tutte le informazioni di cui hai bisogno.

Panoramica dispositivo

Com’è fatto il tuo CUBE? Ecco la lista dei componenti hardware.

Dispositivi serie CUBE3e
  1. Laser (luce visibile)
  2. TOF (luce invisibile)
  3. Bolla laterale
  4. Vite da cavalletto
  5. Porta USB type C
  6. Bolla superiore / LED notifiche
  7. Tasto pieno
  8. Tasto vuoto
  9. Tasto reset
  10. LED di carica
Notifiche LED
Accensione dispositivo

Per accendere il dispositivo tieni premuto il tasto pieno fino a quando la luce LED diventa verde.

Allo stesso modo, per lo spegnimento, tieni premuto il tasto pieno fino a quando la luce non diventa bianca.

Nota bene warning

Per eseguire un reset del dispositivo tieni premuti i tasti pieno e vuoto fino a quando il LED non rimane spento per almeno 10 secondi.

Connessione e carica

Una volta acceso il CUBE, il LED lampeggia di verde segnalando l’attesa di connettersi ad un dispositivo mobile. Una volta connesso la luce diventa verde fissa.

Se in carica

Batteria >25%

Batteria <25%

Se il CUBE è in carica, il LED alterna per tutto il procedimento lampeggi blu a quelli verdi; se la batteria è inferiore al 25% i segnali verdi vengono restituiti invece in rosso.

Scansione e download

Durante l’acquisizione e la fase di download il LED ha luce verde fissa.

Livella laser e calibrazione

Nelle operazioni di controllo il LED ha luce azzurra fissa durante l’esecuzione della livella laser, mentre ha luce azzurra lampeggiante durante il test di calibrazione della bussola.

Batteria

Cliccando il tasto pieno a dispositivo spento puoi visualizzare lo stato di carica del tuo CUBE tramite il lampeggio in verde della bolla superiore: 1 lampeggio tra il 25% e il 50%, 2 lampeggi tra il 50% e il 75%, 3 lampeggi tra il 75% e il 99%, 4 lampeggi al 100%.

Quando il dispositivo è in carica, i lampeggi saranno restituiti in blu.

Se la batteria è inferiore al 25% il LED esegue un lampeggio rosso.

Connetti il CUBE
  1. Accensione del dispositivo
    Tieni premuto il tasto pieno fino a quando il LED bianco non diventa verde e inizia a lampeggiare.
  2. Ricerca del CUBE
    Apri l’app THE METER CUBE sul tuo smartphone o tablet e, dalla homepage, seleziona CERCA IL TUO CUBE search.
    Verifica che il Bluetooth sia attivo sul dispositivo.
  3. Connessione
    L’app si connette al CUBE automaticamente. Se vengono rilevati più dispositivi, seleziona il nome del tuo CUBE dall’elenco e tocca CONNETTI.

Non trovi il tuo dispositivo?
Se non visualizzi il dispositivo, premi AGGIORNA reload per aggiornare l’elenco dei dispositivi disponibili.

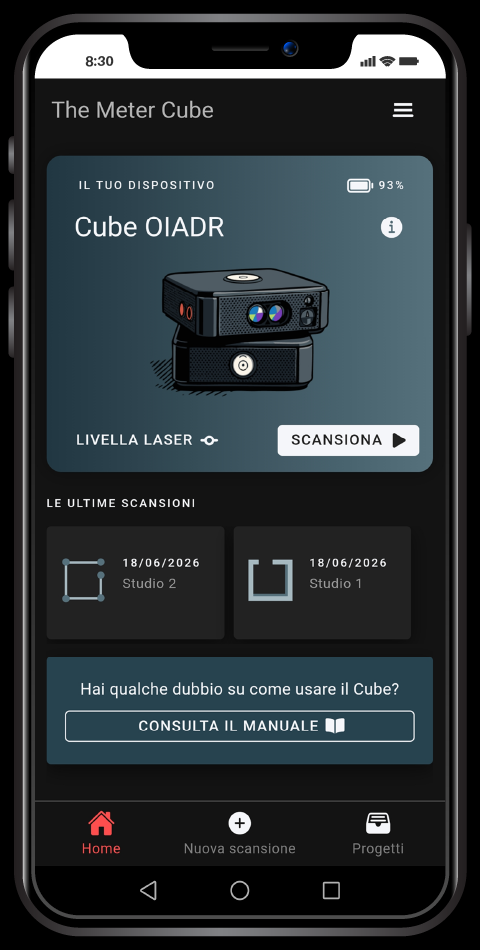

Il tuo dispositivo

Una volta connesso il CUBE, nella schermata Home home vedrai il nome del dispositivo, il modello e il livello della batteria.

  • Toccando l’illustrazione del dispositivo accedi alla schermata dei dettagli tecnici, da cui puoi rinominare il tuo CUBE o disconnetterlo. In alternativa, puoi disconnettere il dispositivo tenendo premuto il pulsante pieno del CUBE fino a quando il LED diventa rosso.
  • Il pulsante SCANSIONA play avvia immediatamente una scansione utilizzando le impostazioni predefinite dell’app oppure, se hai già effettuato una scansione, le ultime impostazioni utilizzate.
Livella laser

La funzionalità LIVELLA LASER git-commit mostra i punti che il CUBE rileva durante una rotazione completa su sé stesso.

Ti permette di posizionare oggetti, tracciare riferimenti e verificare l’allineamento in modo rapido e preciso, senza dover segnare manualmente i punti.

Nota bene warning

Non muovere la superficie di appoggio e non toccare il CUBE finché la rotazione non è completata.

Modalità automatica

La schermata Nuova scansione circle permette di selezionare la modalità di scansione e personalizzarne le impostazioni.

In modalità automatica, il CUBE esegue il rilievo dell’ambiente in modo autonomo, ruotando a 360°.

Al termine della scansione visualizzerai un’anteprima planimetrica sotto forma di nuvola di punti.

Scansione singola

Sensore

Puoi scegliere quale sensore utilizzare per la scansione:

  • LASER (± 1 mm)
    È il sensore con luce rossa visibile e consente di eseguire scansioni ad alta precisione.
    Puoi selezionare il livello di dettaglio: il numero associato al Laser (1600, 640, 320, ecc.) indica quanti punti vengono rilevati durante la scansione. Una maggiore densità di punti aumenta la precisione, ma richiede tempi di acquisizione più lunghi.
  • TOF (± 2 cm)
    È il sensore centrale non visibile e consente di massimizzare la velocità di acquisizione, a fronte di una precisione inferiore rispetto al Laser.

Nota bene warning

I tempi e precisione variano sensibilmente. Scegli il sensore e la densità dei punti in base al tipo di rilievo che devi eseguire.

Puntatore

Puoi scegliere se attivare il puntatore laser, utilizzando il fascio luminoso come riferimento visivo per individuare i punti durante il rilievo.

Esecuzione

Planimetria

Dopo aver scelto le impostazioni ed effettuato i controlli necessari, tocca INIZIA play per avviare la scansione automatica.

Nota bene warning

Posiziona il CUBE assicurandoti che sia correttamente in bolla e collocato in un punto che garantisca una visione completa dello spazio e dei suoi dettagli.

Sezione verticale

Con la stessa modalità puoi eseguire anche rilievi in sezione, ruotando l’orientamento del CUBE e posizionandolo con la bolla laterale rivolta verso l’alto.

Nota bene warning

Le scansioni vengono sempre restituite in vista frontale rispetto alla bolla centrale. In questo caso, la sezione risulta rovesciata.

Interruzione

Se interrompi la scansione, il sistema elabora comunque i punti rilevati fino a quel momento, restituendo un rilievo parziale.

Questo rilievo non può essere tuttavia utilizzato per proseguire con una Multiscan.

Anteprima della scansione

L’anteprima della scansione mostra i punti rilevati durante l’acquisizione sotto forma di nuvola di punti.

  • Nella planimetria, la vista è orientata con il Nord verso l’alto e i punti sono visualizzati in verde.
  • Nella sezione, la vista è orientata con il pavimento verso il basso e i punti sono visualizzati in bianco.

Utilizzando il touchscreen, puoi muoverti nel rilievo come su una foto o una mappa, spostando e ingrandendo la visualizzazione.

  • L’icona expand (Espandi) ti permette di visualizzare l’anteprima a schermo intero.
  • Il CUBE e il primo punto rilevato della scansione sono evidenziati in azzurro.
  • Il cursore oiadr-tech-2 rappresenta il punto di rotazione della scansione (pivot).

Affidabilità dei punti

Nell’anteprima viene mostrata anche una stima dell’affidabilità dei punti rilevati, indicata tramite una scala cromatica:

  • Verde / Bianco → punti più affidabili
  • Giallo
  • Arancione
  • Rosso → punti meno affidabili

Tramite l’icona Eye (Personalizza l’anteprima) puoi personalizzare la visualizzazione dell’anteprima per ottenere una vista più pulita e leggibile direttamente nell’app.

In particolare, puoi:

  • Nascondere i punti di disturbo (gialli e rossi)
  • Nascondere temporaneamente marker e foto inserite

Strumenti

% punti points

Permette di modificare il numero di punti visualizzati in anteprima (da 40% a 100%), per bilanciare prestazioni e livello di dettaglio.

Marker bookmark

Questa funzione ti permette di posizionare marker sulla planimetria per segnalare:

      • Ambienti entrance cafe corridor bedroom toilet balcony sofa closet
      • Punti di interesse o arredi warning door window radiator sofa wall bed curtain mirror
      • Elementi tecnici oiadr-tech-1 oiadr-tech-2 oiadr-tech-3 oiadr-tech-4 oiadr-tech-5 oiadr-tech-6 oiadr-tech-7 oiadr-tech-8 oiadr-tech-9 oiadr-tech-10

Puoi inoltre aggiungere un’annotazione testuale e indicare eventuali ingombri.

Dopo aver selezionato un marker, questo viene posizionato al centro dello schermo. Sposta la planimetria per collocarlo nel punto desiderato, quindi tocca SALVA.

Nota bene warning

Marker e relativi commenti vengono esportati nel file DXF in un livello dedicato chiamato “Marker“.

Foto camera

Questa funzione ti permette di aggiungere una fotografia e posizionarla sulla planimetria.

Per ogni foto puoi inserire un’annotazione testuale.

Il posizionamento avviene con le stesse modalità dei marker.

Nota bene warning

Le foto e i relativi commenti verranno inserite nel file .DXF in un livello apposito chiamato “Foto“.

Nota note

Permette di aggiungere un’annotazione generale alla scansione.

Quota ruler

Questa funzione ti consente di aprire un’anteprima della scansione e inserire liberamente le quote direttamente sulla planimetria.

Per aggiungere una quota, tocca l’icona dedicata  ruler : si aprirà l’anteprima del rilievo.

Sposta la planimetria fino a posizionare il primo punto della quota in corrispondenza del cursore locate, quindi tocca + QUOTA. Posiziona allo stesso modo il secondo punto e tocca nuovamente + QUOTA: la distanza tra i due punti viene visualizzata automaticamente sulla planimetria.

Se aggiungi un terzo punto, viene creata una seconda quota e viene indicata anche la misura dell’angolo tra le due.

Puoi:

  • Rimuovere l’ultimo punto inserito toccando l’apposita icona return-up-back
  • Interrompere l’inserimento della quota toccando l’apposita icona scissor

Una volta completato l’inserimento, tocca SALVA PDF per generare e salvare sul tuo dispositivo un file PDF contenente tutte le quote e i relativi tratti quotati.

Nota bene warning

Nonostante venga generato il PDF, le quote non vengono salvate nell’app. Una volta usciti dalla modalità, non sarà possibile recuperarle.

Esportazione

Condivisione del progetto

Tramite l’icona ellipsis-horizontal (Opzioni rilievo) puoi condividere il progetto via email, servizi di messaggistica o social network.

Puoi scegliere tra i seguenti formati:

  • .DXF DXF → file compatibile con i principali software di progettazione
  • .CUBE PDF → file RAW utilizzato dal team di supporto THE METER per attività di diagnostica e assistenza in casi specifici

Salvataggio

Tramite il pulsante SALVA (in alto a destra) puoi salvare la scansione, assegnarle un nome e scegliere se inserirla in un progetto esistente oppure crearne uno nuovo.

Multiscan

Dopo aver effettuato la prima scansione, dalla sua anteprima, puoi avviare una Multiscan tramite + SCAN, la funzione che ti permette di unire più rilievi in un unico file .DXF.

La funzione si basa sulla sovrapposizione dei punti in comune tra le diverse scansioni.

Per ottenere un risultato corretto, è quindi fondamentale rispettare i criteri di posizionamento di seguito illustrati.

Step 00

Prepara l’ambiente e non muovere il CUBE

Step 01

Segna il punto di ancoraggio

Step 02

Muoviti nella seconda posizione

Step 03

Inquadra il nuovo punto di ancoraggio

Step 04

Accetta la scansione

Step 00

Per proseguire, assicurati di non aver mosso il CUBE dopo aver effettuato la prima scansione e non spostarlo fino a quando non verrà indicato nello Step 2. Se lo hai spostato, è necessario ripetere la prima scansione rispettando questo criterio.

Prima di avviare una multiscan è essenziale esaminare attentamente l’ambiente complessivo da scansionare al fine di individuare il percorso ottimale da seguire, considerando i seguenti criteri di posizionamento del dispositivo per le varie scansioni: è necessario mantenere, tra la scansione attuale e la sua precedente, almeno il 60% di punti in comune e posizionare gli anchor point su superfici regolari e non riflettenti o trasparenti. Cerca anche di mantenere una buona perprendicolarità e un range di distanza ridotto tra lo strumento e la superficie su cui posizionerai l’anchor point, questo ti assicura di fissarlo nella parte di scansione più ricca di dati affidabili.

Step 01

Come primo passaggio è necessario segnare un anchor point, che rappresenta il punto in comune tra le scansioni.

Utilizza il control pad dell’app per ruotare la testa dello strumento. Puoi usare il pulsante bianco per una rotazione più ampia, oppure le frecce per effettuare piccoli spostamenti e regolare con precisione l’orientamento fino al punto desiderato.

I punti rossi nel target ring indicano i punti non ottimali come anchor point e corrispondono ai punti di rumore rilevati nella scansione precedente.

Muovendoti con le frecce del control pad, il CUBE ruota di step predefiniti, ciascuno corrispondente a 0,225°.
Per una lettura più chiara il valore visualizzato in gradi (°) è arrotondato alla seconda cifra decimale.

Nota bene warning

Segna fisicamente l’anchor point sulla parete (per esempio con un post-it con una X) prima di proseguire. Questo passaggio è fondamentale per riposizionare il laser esattamente nello stesso punto durante la scansione successiva.

Una volta definito il punto di ancoraggio, tocca PROCEDI per memorizzarlo.

Se desideri ripetere la selezione del punto, tocca ANNULLA.

Nota bene warning

Per annullare completamente la Multiscan, tocca INDIETRO per tornare all’anteprima della prima scansione.

Step 02

Sposta il CUBE nella seconda posizione per la scansione successiva.

Sovrapposizione dei punti scansionati >60%

Anchor point su superfici regolari non riflettenti o trasparenti

Anchor point nella parte di scansione più affidabile

Prima viene eseguita una scansione da una posizione iniziale, come mostrato in Fig. 1.
Successivamente lo strumento viene spostato e viene eseguita una seconda scansione, come mostrato in Fig. 2.

La seconda scansione deve però comprendere anche una parte dell’ambiente già rilevato nella prima scansione. Questa parte in comune serve al sistema per capire come collegare correttamente i due rilievi.

In Fig. 3 è rappresentata la sovrapposizione tra la prima e la seconda scansione. Per ottenere un corretto allineamento, i punti in comune devono essere superiori al 60%.

Fig. 1

Fig. 2

Fig. 3

SCAN PRECEDENTE SCAN ATTUALE PUNTI IN COMUNE >60%
SCAN PRECEDENTE
SCAN ATTUALE
PUNTI IN COMUNE

Step 03

Inquadra nuovamente il punto di ancoraggio segnato nello Step 01.

Dopo aver spostato il CUBE, assicurati che:

  1. sia correttamente livellato (in bolla)
  2. sia alla stessa altezza dell’anchor point

Se queste condizioni non vengono rispettate, le aree in comune tra le scansioni potrebbero non combaciare correttamente.

Procedi quindi con la scansione toccando INIZIA play.

Nota bene warning

Se interrompi una scansione durante una Multiscan, ottieni un rilievo parziale e non sarà possibile proseguire con ulteriori scansioni.

Step 04

Se l’unione tra le scansioni è soddisfacente, tocca ACCETTA per visualizzare l’anteprima del risultato.

In caso di errore, puoi ripetere il procedimento toccando ANNULLA: tornerai allo Step 2 e potrai seguire nuovamente i passaggi descritti precedentemente.

Nota bene warning

L’anchor point sarà l’ultimo fissato.

Merge scansioni

Tramite l’anteprima puoi lavorare sul rilievo ottenuto come descritto nella sezione Anteprima della scansione.

La nuova scansione è visualizzata in verde, mentre quelle precedenti sono mostrate in blu.

Da qui puoi continuare la Multiscan tramite il pulsante + SCAN, aggiungendo una nuova scansione, oppure procedere con il salvataggio del progetto.

Ricorda che devi tenere conto di tutti i criteri di posizionamento per ogni scansione aggiuntiva che andrai a eseguire, poiché lo strumento tiene conto solo dell’ultimo ancor point e dell’ultima scansione eseguita.

Questo significa che ogni nuova scansione deve essere collegata correttamente a quella immediatamente precedente. Questo significa che se non si copre almeno il 60% della superficie analizzata nell’ultima scansione, non sarà possibile avere un collegamento tra le scansioni.

Se devi scansionare un’area non concomitante dovrai creare un percorso di scansioni intermedie. Ogni passaggio deve mantenere punti in comune sufficienti con la scansione precedente e, quando necessario, deve prevedere l’acquisizione di un nuovo punto di ancoraggio.

In questo modo il sistema può collegare correttamente tutte le scansioni tra loro e ricostruire il rilievo senza perdere l’allineamento.

Modalità manuale

Con la modalità Manuale puoi eseguire rilievi selezionando direttamente i punti delle superfici. Ruotando la testa del CUBE, puoi creare planimetrie in polilinea evitando ingombri o elementi indesiderati nel file DXF finale.

Nella sezione Tipologia scansione puoi scegliere come controllare la rotazione del CUBE durante il rilievo:

  • CLASSIC: utilizza il control pad dell’interfaccia per ruotare la testa del CUBE.
  • ENCODER: ruota manualmente la testa del CUBE mantenendo ferma la base dello strumento.

Modalità Manuale CLASSIC

Modalità Manuale ENCODER

Tocca INIZIA play per entrare nella modalità manuale.
Durante la modalità manuale, il puntatore laser rosso è attivo.

Modalità manuale CLASSIC: ruota la testa del CUBE fino all’angolazione desiderata tramite il control pad, utilizzando il bottone circolare per rotazioni più ampie e le frecce per effettuare movimenti di 0,225 gradi. Quando il puntatore è posizionato sul punto desiderato, tocca SEGNA IL PUNTO. Il punto viene immediatamente visualizzato nell’anteprima.

Modalità manuale ENCODER: ruota manualmente la testa del CUBE.
Quando il puntatore è posizionato sul punto desiderato, tocca SEGNA IL PUNTO o utilizza il pulsante vuoto sul dispositivo. Il punto viene immediatamente visualizzato nell’anteprima.

Nota bene warning

In Modalità manuale ENCODER, è importante non muovere il CUBE finché il punto segnato non compare nell’anteprima. A seconda della superficie, l’operazione può essere immediata oppure richiedere fino a 3 secondi.

Nella schermata è possibile vedere l’anteprima della scansione, con la posizione del CUBE evidenziata in azzurro.

Gestione dei punti e dei segmenti

Con il pulsante point Tipologia segmento puoi scegliere se segnare un singolo punto oppure creare segmenti tra i punti rilevati, assegnandone una tipologia specifica (porta, finestra, arredo, segmento semplice, ecc.).

  • Tramite l’icona return-up-back (Cancella) puoi eliminare l’ultimo punto inserito.
  • Tramite l’icona trash-bin-outline (Cancella tutto) puoi rimuovere tutti i punti.

Queste operazioni sono disponibili anche nell’anteprima a schermo intero.

Una volta nell’anteprima, portato al centro della schermata il cursore rosso sul segmento desiderato, è possibile:

  • eliminarlo (viene rimosso il secondo punto del segmento)
  • modificarne la tipologia
  • aggiungere un’annotazione

Tramite l’icona expand (Espandi) puoi visualizzarla a schermo intero con le stesse funzionalità che trovi in Anteprima della scansione.
La parte inferiore contiene il controller per ruotare la testa del CUBE e selezionare i punti.

Modalità distanziometro

Con questa modalità puoi eseguire misurazioni di qualsiasi distanza in tempo reale, in modo singolo o sequenziale.

Tipologia di misurazione

CLASSICO: puoi impostare manualmente il punto di inizio della misurazione.

REAL-TIME: il dispositivo calcola automaticamente la distanza in tempo reale rispetto alla tua posizione.

Posizione

In base alle esigenze di misurazione, è possibile impostare il punto di riferimento per il calcolo della distanza dallo strumento scegliendo tra:

  • AVANTI (limite frontale)
  • CENTRO
  • DIETRO (limite posteriore)

Per ottenere misurazioni più accurate appoggia la parte posteriore del dispositivo contro una superfice, per ridurne i movimenti mentre premi il tasto vuoto per catturare la misura.

  1. Impostazione DIETRO: la distanza parte dal lato posteriore dello strumento
  2. Impostazione AVANTI: la distanza parte dal lato frontale dello strumento
  3. Impostazione CENTRO: la distanza parte dal centro dello strumento
Scansioni

Nella sezione Progetti file-tray-full puoi visualizzare tutte le cartelle dei progetti salvati nell’app, contenenti le tue scansioni.

Da qui puoi:

  • condividere un intero progetto tramite l’icona ellipsis-horizontal (Opzioni progetto) puoi condividere, rinominare o eliminare il progetto. Nella condivisione il progetto viene esportato come file .zip contenente tutte le scansioni
  • aprire una cartella progetto per visualizzarne le scansioni

Il progetto

All’interno di ogni progetto puoi aggiungere un’annotazione generale (visibile solo in app) e visualizzare l’elenco delle scansioni contenute.

Ogni scansione è accompagnata da un’icona identificativa che ne indica la tipologia:

  • scansione semplice rilievo-singolo
  • multiscan multiscan
  • sezione sezione
  • scansione manuale manuale

Tramite l’icona ellipsis-horizontal (Opzioni) di una scansione puoi:

  • visualizzare le informazioni tecniche
  • aprire la geolocalizzazione
  • condividere il file DXF tramite il sistema di condivisione del dispositivo
  • rinominare la scansione
  • eliminare la scansione

All’interno di ogni scansione puoi visualizzarne l’anteprima con le stesse funzionalità descritte nella sezione Anteprima della scansione.

Impostazioni di esportazione

Dal menu puoi accedere alle Impostazioni di esportazione options.

Ogni modifica ai parametri di esportazione viene salvata automaticamente e applicata alle esportazioni successive.

Smoothing Filter

Gli Smoothing Filter agiscono sui dati contenuti nelle scansioni soltanto in fase di esportazione andando a filtrare i punti rilevati, senza modificare i dati originali, per eliminare il possibile rumore di fondo.

Selezionando Raw vengono esportati i dati originali.

Ultrasoft, Soft, Medium e Hard rielaborano i dati con “intensità” crescenti.

Nota bene warning

A seconda dello Smoothing Filter utilizzato risultano meno evidenti alcuni dettagli scansionati, per esempio gli spigoli o piastrelle che già nella versione Medium sono molto smussati.

Layer di esportazione

In Layer di esportazione decidi quali livelli avere nel DXF risultante dall’esportazione delle scansioni eseguite con il tuo CUBE, senza andare a modificare i dati originali.

  • Punti laser / TOF: i punti esportati sono esattamente quelli rilevati dalla scansione in base allo Smoothing Filter attivato.
  • Simplify Soft / Medium / Hard: esportano una rappresentazione semplificata della rilevazione in cui i punti acquisiti vengono convertiti in una polilinea, in questo caso con un grado di semplificazione rispettivamente basso, medio e alto
  • Esportazione Semplificata: è ideale per esportare DXF compatibili con i più usati software di disegno 3D.

Nota bene warning

L’unico formato di esportazione compatibile con Esportazione semplificata è il DXF Classic (vedi formato esportazione).

Formato esportazione

L’impostazione del formato di esportazione permette di rendere compatibile la tua documentazione fotografica a seconda del software CAD utilizzato, poiché non tutti i programmi CAD gestiscono l’inserimento d’immagini. Ci sono tre impostazioni: Classic, Classic + Immagini, NextGen.

  • Classic: esporta un file DXF “classico”, senza includere eventuali foto presenti nella rilevazione.
    Allo stesso modo, la condivisione di un intero progetto genera un file .zip contenente tutte le rilevazioni in formato DXF, senza immagini.
  • Classic + Immagini: esporta le scansioni e le foto in un unico file .zip.
    Se hai aggiunto delle immagini, nello ZIP trovi un file DXF “classico” e tutte le foto in formato JPEG.
    Nel DXF sono presenti marker a forma di fotocamera; ciascuno è associato a una label che riporta il nome del file JPEG corrispondente.
  • NextGen: esporta le rilevazioni in formato DXF includendo, all’interno del software CAD, anche le eventuali foto associate alla planimetria (come mostrato in immagine).
    Se sono presenti foto, l’esportazione genera un file .zip contenente il file DXF con i riferimenti alle immagini e tutte le foto in formato JPEG.
Configurazione dispositivo

Calibrazione

La calibrazione del CUBE ti permette di impostare correttamente il Nord, garantendo un riferimento preciso e affidabile per le tue misurazioni.

Durante la procedura, il dispositivo esegue un test per verificare la calibrazione della bussola, ruotando la testa di 360° in 4 step.

Il processo è accompagnato dal segnale LED:

  • azzurro fisso durante il movimento
  • azzurro lampeggiante tra uno step e l’altro
Supporto

In questa sezione trovi le domande più frequenti (FAQ).

Se non trovi la risposta che cerchi, puoi contattare il nostro team tecnico inviando una richiesta di supporto.
Ti basta inserire i tuoi recapiti e descrivere il problema riscontrato.

Guide

In questa sezione trovi link a contenuti multimediali tecnici utili per supportarti durante l’esecuzione del rilievo.
Puoi accedere agli stessi contenuti anche nella sezione Tutorial del sito.

Aggiornamenti e manutenzione

Per aggiornare e mantenere efficiente il tuo dispositivo THE METER, scarica l’app THE METER DOCTOR.

Con THE METER DOCTOR puoi:

  • installare gli aggiornamenti firmware
  • risolvere eventuali problemi in modo rapido e guidato

Mantieni il tuo dispositivo sempre aggiornato per garantire prestazioni ottimali.

Inizia a digitare
